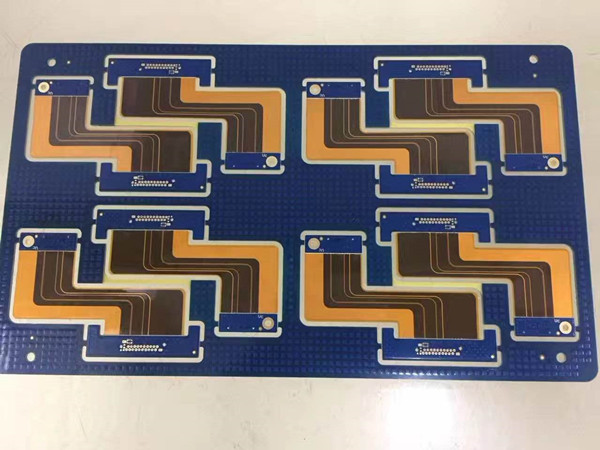

軟硬結(jié)合板漲縮產(chǎn)生的根源由材料的特性所決定，要解決軟硬結(jié)合板漲縮的問(wèn)題，必須先對(duì)撓性板的材料聚酰亞胺 （Polyimide）做個(gè)介紹：

（1）聚酰亞胺具有優(yōu)良的散熱性能，可承受無(wú)鉛焊接高溫處理時(shí)的熱沖擊；

（2）對(duì)于需要更強(qiáng)調(diào)訊號(hào)完整性的小型裝置，大部份設(shè)備制造商都趨向于使用撓性電路；

（3）聚酰亞胺具有較高的玻璃轉(zhuǎn)移溫度與高熔點(diǎn)的特性，一般情況下要在350 ℃以上進(jìn)行加工；

（4）在有機(jī)溶解方面，聚酰亞胺不溶解于一般的有機(jī)溶劑。

撓性板材料的漲縮主要跟基體材料PI和膠有關(guān)系，也就是與PI的亞胺化有很大關(guān)系，亞胺化程度越高，漲縮 的可控性就越強(qiáng)。

按照正常的生產(chǎn)規(guī)律，撓性板在開(kāi)料后，在圖形線路形成，以及軟硬結(jié)合板壓合的過(guò)程中均會(huì) 產(chǎn)生不同程度的漲縮，在圖形線路蝕刻后，線路的密集程度與走向，會(huì)導(dǎo)致整個(gè)板面應(yīng)力重新取向，最終導(dǎo)致 板面出現(xiàn)一般規(guī)律性的漲縮變化；在軟硬結(jié)合壓合的過(guò)程中，由于表面覆蓋膜與基體材料PI的漲縮系數(shù)不一致， 也會(huì)在一定范圍內(nèi)產(chǎn)生一定程度的漲縮。
從本質(zhì)原因上說(shuō)，任何材料的漲縮都是受溫度的影響所導(dǎo)致的，在PCB冗長(zhǎng)的制作過(guò)程中，材料經(jīng)過(guò)諸多 熱濕制程后，漲縮值都會(huì)有不同程度的細(xì)微變化，但就長(zhǎng)期的實(shí)際生產(chǎn)經(jīng)驗(yàn)來(lái)看，變化還是有規(guī)律的。

如何控制與改善？

從嚴(yán)格意義上說(shuō)，每一卷材料的內(nèi)應(yīng)力都是不同的，每一批生產(chǎn)板的過(guò)程控制也不會(huì)是完全相同的，因 此，材料漲縮系數(shù)的把握是建立在大量的實(shí)驗(yàn)基礎(chǔ)之上的，過(guò)程管控與數(shù)據(jù)統(tǒng)計(jì)分析就顯得尤為重要了。具體到實(shí)際操作中，撓性板的漲縮是分階段的：

首先是從開(kāi)料到烘烤板，此階段漲縮主要是受溫度影響所引起的：

要保證烘烤板所引起的漲縮穩(wěn)定，首先要過(guò)程控制的一致性，在材料統(tǒng)一的前提下，每次烘烤板升溫與降 溫的操作必須一致化，不可因?yàn)橐晃兜淖非笮剩鴮⒖就甑陌宸旁诳諝庵羞M(jìn)行散熱。只有這樣，才能最大程 度的消除材料的內(nèi)部應(yīng)力引起的漲縮。

第二個(gè)階段發(fā)生在圖形轉(zhuǎn)移的過(guò)程中，此階段的漲縮主要是受材料內(nèi)部應(yīng)力取向改變所引起的。

要保證線路轉(zhuǎn)移過(guò)程的漲縮穩(wěn)定，所有烘烤好的板就不能進(jìn)行磨板操作，直接通過(guò)化學(xué)清洗線進(jìn)行表面前 處理，壓膜后表面須平整，曝光前后板面靜置時(shí)間須充分，在完成線路轉(zhuǎn)移以后，由于應(yīng)力取向的改變，撓性 板都會(huì)呈現(xiàn)出不同程度的卷曲與收縮，因此線路菲林補(bǔ)償?shù)目刂脐P(guān)系到軟硬結(jié)合板精度的控制，同時(shí)，撓性板的 漲縮值范圍的確定，是生產(chǎn)其配套剛性板的數(shù)據(jù)依據(jù)。

第三個(gè)階段的漲縮發(fā)生在軟硬板壓合的過(guò)程中，此階段的漲縮主要壓合參數(shù)和材料特性所決定。

此階段的漲縮影響因素包含壓合的升溫速率，壓力參數(shù)設(shè)置以及芯板的殘銅率和厚度幾個(gè)方面。總的來(lái) 說(shuō)，殘銅率越小，漲縮值越大；芯板越薄，漲縮值越大。但是，從大到小，是一個(gè)逐漸變化的過(guò)程，因此，菲 林補(bǔ)償就顯得尤為重要。另外，由于撓性板和剛性板材料本質(zhì)的不同，其補(bǔ)償是需要額外考慮的一個(gè)因素。

恒成和線路板作為專業(yè)的FPC生產(chǎn)廠家，我們?cè)跀?shù)碼相機(jī)、汽車衛(wèi)星方向定位裝置、液晶電視、筆記本電腦、醫(yī)療儀器、智能機(jī)器人、手機(jī)等通信領(lǐng)域都有涉足和研發(fā)，非常感謝眾多客戶對(duì)恒成和的支持，愿意與我們攜手共進(jìn)，歡迎更多的客戶來(lái)洽談合作。

---
